實用的戶外變壓器減震降噪隔音房解決辦法

小區戶外變壓器噪聲過大，影響附近居民正常生活, 對設備噪聲源，傳播途徑進行仔細分析。根據治理同類設備噪聲的經驗，充分考慮到變壓器的正常運行與維護保養問題，并確保通過治理實現降噪目標，解決噪聲污染問題。

設計目標

在排除其它噪聲源干擾下，本項目治理后的設備噪聲排放限值達到《社會生活環境噪聲排放標準》(GB22337-2008)1 類區域標準晝間≤55dB(A)，夜間≤45dB(A)。

與居住建筑內負二層、負一層、一層配置的變壓器噪聲排放限值不同，建筑內變壓器對居民的影響，需滿足《社會生活環境噪聲排放標準》(GB22337-2008)客廳≤35dB(A)，書房臥室≤30dB(A)限值標準，同時結構固體傳播振動，還需要達到表3中相應規定。

聲源分析

變壓器噪聲共有三個聲源，一是鐵心，二是繞組，三是冷卻器，即空載、負載和冷卻系統引起的噪聲之和。鐵心產生噪聲的原因是構成鐵心的硅鋼片在交變磁場的作用下，會發生微小的變化即磁致伸縮，磁致伸縮使鐵心隨勵磁頻率的變化做周期性振動。繞組產生振動的原因是電流在繞組中產生電磁力，漏磁場也能使結構件產生振動。

對變壓器噪聲治理主要有三種方法，從源頭上降低噪聲、切斷噪聲傳播途徑、對敏感處采取保護措施。根據治理目標的要求以及現場噪聲檢測數據分析，針對項目，并結合治理同類設備聲源的經驗，建議在治理中采取：阻斷噪聲傳播途徑來實現降噪目標。

戶外變壓器降噪隔音房方案

實用的戶外變壓器減震降噪隔音房解決辦法，可采用建議的方案有：

在變壓器外部安裝聲波阻斷房，舉例尺寸，如：聲波阻斷房尺寸為10mX3mX2.5mX(長×寬×高)。聲波阻斷房整體框架采用鋼結構骨架，壁板和頂板采用吸隔聲復合板。

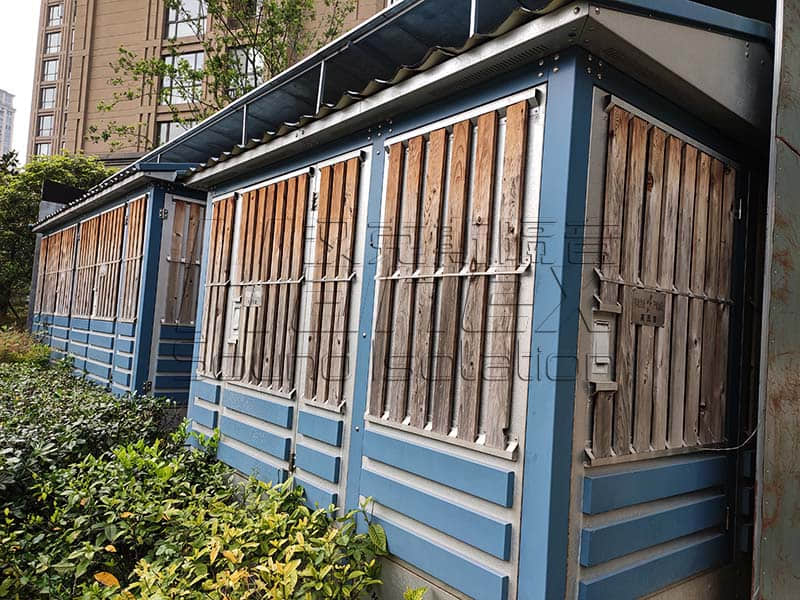

圖 戶外變壓器減震降噪隔音房解決辦法

吸隔聲復合板的具體結構：穿孔鍍鋅鋼板+玻璃絲布+吸聲棉+高效阻尼層+鍍鋅鋼板。

吸隔聲板本體隔聲量Rw≥30dB。

聲波阻斷房安裝1樘隔聲門方便工作人員進出檢修；

安裝進、排風消聲器，消聲器設計消聲量≥15dB(A)，確保隔聲房內通風散熱良好，不影響設備的正常運行。

方案一的特點是隔聲房空間較大，散熱性能好，方便工作人員進出檢修設備，原變壓器箱體的門可在隔聲房內部打開。
